医院干净手术室净化空调设计
医院干净手术部的作用，是能有效地阻止室表传染物侵人室内，同时应能迅速有效地排除室内所产生的菌、尘传染，预防传染扩散以降低手术习染率，推进病人早日康复。
7.2.1 工程概况
本事俘为某医院门诊综合楼干净手术部的净化空调设计。
1)图7-6为干净手术部构筑平面图，干净手术部用房技术指标拜见《医院干净手术部构筑技术规范》(GB 50333 -2002)。
2)门诊综合楼为框架结构、300mm厚加气混凝土砌块墙体，无表窗。干净手术室内围护结构选，用彩钢岩棉夹芯复合板，厚度为50mm,手术部设在门诊综合楼的三层，构筑层高5.2m技术设备层设在手术部的上层，层高为2.2m。
系统划分及设备选型
手术部各干净室的送风量算出后，即可进行系统划分及设备选型。
对于I、II 级干净手术室应每间选取独立的净化空调系统，对于I、IV 级干净手术室可2~3间合用一个净化空调系统，各干净辅助用房及干净走廊可凭据送风量的大幼和相对地位，组合成分歧的系统。干净手术室的空气处置机组通常设置在其上部的技术夹层(2. 2m高)内，层凹凸，风管尺寸大。所以，空气处置机组的送风量宜为10000m3/h左右，即以10000m3 /h左右的风量作为系统划分的凭据。该干净手术部的净化空调系统选用集中供给新风的分散式系统。
送风结尾设备有多种大局，高效送风天花(用于I、II、亚级干净手术室)、高效过滤器送风口、带阻漏层的送风天花。对于I、II、 亚级干净手术室，选用高效送风天花或带阻漏层的送风天花，后者多用于低层高的构筑。对于IV级干净手术室、干净辅助用房及干净走廊选用高效过滤器送风口�？掌χ没榈难⌒桶菁�6. 7 组合式净化空调机组”�；胤缈谘∮妹沤滦褪虬僖痘胤缈赱回风口的个数蹬宗推算得到的回风面积除以所选型号的回风口面积，回风口面积可由回风量除以推荐的回风速度(不应大于1. 6m/s)来确定]。
7.2.6风口安插与气流组织
1)对于I、I、亚级干净手术室，送风口集中安插于手术台上方，使蕴含手术台的一
定区域处于干净气流的主流区内�；胤缈诎膊逵谑质跏页け咚嘞虏�，对于I级干净手术室，回风口陆续安插(现实上，由于有门及土建柱的影响，不成能真正陆续)，对于I、I、IV级干净手术室，回风口平衡安插。
2)对于IV级干净手术室及各级辅助用房，送风口选取通例分散安插方式，安插技巧拜见本书 “5.8.2 送风口、回风口的安插技巧”。
3)排风口的安插。排风口安插于病人头侧的顶部。
4)气流组织。手术室内选取上送双侧下回风的气流组织大局，在干净走廊，也可选取上奉上回的气流组织大局，这样设计可简化管路系统。
医院干净手术部的作用，是能有效地阻止室表传染物侵人室内，同时应能迅速有效地排除室内所产生的菌、尘传染，预防传染扩散以降低手术习染率，推进病人早日康复。
7.2.1 工程概况
本事俘为某医院门诊综合楼干净手术部的净化空调设计。
1)图7-6为干净手术部构筑平面图，干净手术部用房技术指标拜见《医院干净手术部构筑技术规范》(GB 50333 -2002)。
2)门诊综合楼为框架结构、300mm厚加气混凝土砌块墙体，无表窗。干净手术室内围护结构选，用彩钢岩棉夹芯复合板，厚度为50mm,手术部设在门诊综合楼的三层，构筑层高5.2m技术设备层设在手术部的上层，层高为2.2m。

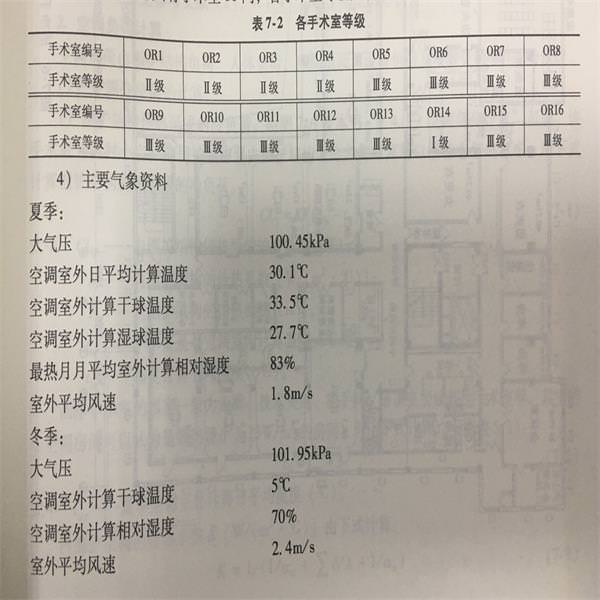

3法净手术部共有手术室16间，各手术室等级见表7-2。
系统划分及设备选型
手术部各干净室的送风量算出后，即可进行系统划分及设备选型。
对于I、II 级干净手术室应每间选取独立的净化空调系统，对于I、IV 级干净手术室可2~3间合用一个净化空调系统，各干净辅助用房及干净走廊可凭据送风量的大幼和相对地位，组合成分歧的系统。干净手术室的空气处置机组通常设置在其上部的技术夹层(2. 2m高)内，层凹凸，风管尺寸大。所以，空气处置机组的送风量宜为10000m3/h左右，即以10000m3 /h左右的风量作为系统划分的凭据。该干净手术部的净化空调系统选用集中供给新风的分散式系统。
送风结尾设备有多种大局，高效送风天花(用于I、II、亚级干净手术室)、高效过滤器送风口、带阻漏层的送风天花。对于I、II、 亚级干净手术室，选用高效送风天花或带阻漏层的送风天花，后者多用于低层高的构筑。对于IV级干净手术室、干净辅助用房及干净走廊选用高效过滤器送风口�？掌χ没榈难⌒桶菁�6. 7 组合式净化空调机组”�；胤缈谘∮妹沤滦褪虬僖痘胤缈赱回风口的个数蹬宗推算得到的回风面积除以所选型号的回风口面积，回风口面积可由回风量除以推荐的回风速度(不应大于1. 6m/s)来确定]。
7.2.6风口安插与气流组织
1)对于I、I、亚级干净手术室，送风口集中安插于手术台上方，使蕴含手术台的一
定区域处于干净气流的主流区内�；胤缈诎膊逵谑质跏页け咚嘞虏�，对于I级干净手术室，回风口陆续安插(现实上，由于有门及土建柱的影响，不成能真正陆续)，对于I、I、IV级干净手术室，回风口平衡安插。
2)对于IV级干净手术室及各级辅助用房，送风口选取通例分散安插方式，安插技巧拜见本书 “5.8.2 送风口、回风口的安插技巧”。
3)排风口的安插。排风口安插于病人头侧的顶部。
4)气流组织。手术室内选取上送双侧下回风的气流组织大局，在干净走廊，也可选取上奉上回的气流组织大局，这样设计可简化管路系统。
