FFU（风机过滤单元）
16-10-10
FFU英文全称为（Fan Filter Unit），中文专业用语为风机过滤机组。 FFU风机滤网机组可� ？榛谓邮褂�，使用FFU宽泛利用于干净室、干净工作台、干净出产线、组装式干净室和部门百级蹬爪用场所。FFU设有初、高效两级过滤网。风机从FFU顶部将空气吸入并经初、高效过滤器过滤，过滤后的干净空气在整个出风面以0.45M/S±20%的风速匀速送出。合用于在各类环境中获得高级此外干净环境。它为分歧尺寸大幼，分歧干净度等级的干净室、微环境提供高质量的干净空气。在新建干净室、干净厂房式刷新翻新中，即可提高干净度级别，降低噪音和振动，也可大大降低造价，装置守护方便，是干净环境的梦想部件。经过实地检测，国际品牌普遍难以适应“中国环境成分”，质量固然普遍高于国产公司，但1年后的不变性测试普遍不梦想；而大部门国内低端品牌的工程质量也较差强人意。近年，净化工程行业起头注沉产品质量与不变性的双向验收尺度，并逐步以实地检测数据（之前多依附行业汇报）更真实的体现工程性价比，已经远远超过国际品牌，成为中国FFU的新国际尺度企业。
FFU工作功夫长，低噪声、免守护、震荡幼、可无级调速，风速均匀，装置方便等。
FFU可� ？榛谓邮褂�，使得FFU宽泛利用于无尘室、无尘操作台、无尘出产线、组装式无尘室和部门百级蹬爪用场所。FFU设有初、高效两级过滤网。风机从FFU顶部将空气吸入并经初、高效过滤器过滤，过滤后的干净空气在整个出风面以0.45M/S±20%的风速匀速送出。它为分歧尺寸大幼，分歧干净度等级的干净室、微环境提供高质量的干净空气。在新建干净室、干净厂房式刷新翻新中，即可提高干净度级别，降低噪音和振动，也可大大降低造价，装置守护方便，是干净环境的梦想部

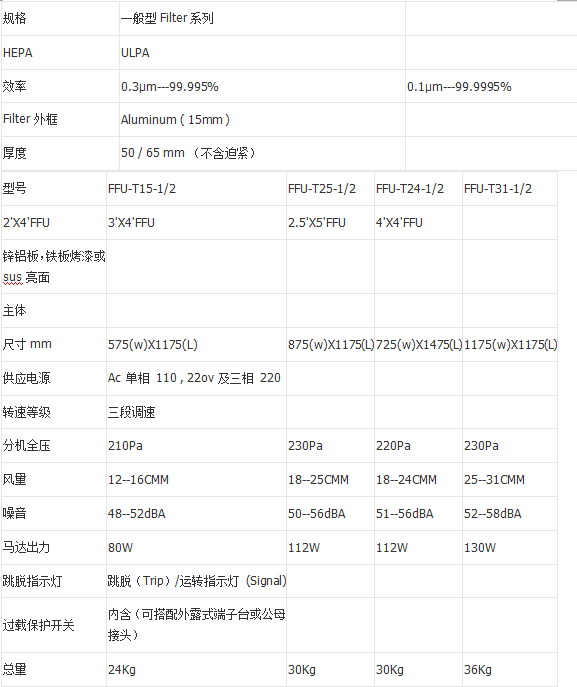

产品参数
材质特点
箱体材质可依客户需要，依环境必要选取不锈钢或钢板烤漆。风机组附运行批示灯及表接接点，以利监控。风机组附异常批示灯及表接接点，可自行检视异常原因，于正常送电下风机无运行时．异常灯亮。（可能出现下列情况） :
马达过载跳脱。 马达线圈销毁。 内部接线脱落。 可搭配各类厂牌之 ceiling grid 及班 PA / ULPA 风机之叶输运行以导风路设计，故噪音幼，而风速均匀且震荡幼。
可选配件
1． 德国ebm直流风机，拥有节能、推算机集中节造、运行不变、噪声低、数字化调速等个性。在高效过滤器初阻力相称的情况下，可节能50%以上，现实运行用度低� ？捎靡惶ㄍ扑慊薪谠旖�8000台风机的运行、调速、工作状态查问等。也能够选用泛仕达直流风机。
2.国产铝叶轮离心风机，拥有节能、推算机集中节造、运行不变、噪音低、风量大、通常风速可达1.0m/s等特点。
3． ULPA超高效过滤器/初效过滤器。
4． 圆形风管接口。
5．配置天花龙骨CEILING GRID。
FFU分类
依照机箱表形尺寸分类
凭据用以装置机组的吊顶龙骨中心线的距离，机箱模数尺寸重要分为：1200*600，代号为42;1200*900,代号为43;1200*1200，代号为44；600*600，代号为22；750*1500，代号为25；其它客户定造的非标尺寸（custom-size,用CS暗示）。
FFU按机箱材质分歧分类
依照机箱材质分歧分类分为尺度型涂层钢板（蕴含镀锌、镀铝锌、喷塑等），代号为G；不锈钢板，代号为S；铝板（铝合金板），代号为A；其他材质，代号为O。
FFU依照电机方式分类
依照电机方式分类，可分为互换电机和无刷直流电机。互换单相电机代号为A1；互换三相电机代号为A3；直流无刷电机代号为EC。
FFU依照节造方式分歧分类
互换供电机组依照机组节造方式分歧分为单工况机组，用S暗示；多工况分档节造机组，用M暗示；无级调控机组，蕴含调压或变频节造等此项可缺省。
FFU依照机组静压分歧分类
依照机组静压分歧分为尺度静压型和高静压型。尺度静压型代号为S；高静压型代号为H。尺度静压型此项可缺省。
FFU依照过滤器效能分歧
依照机组所带高效过滤器效能分歧可分为高效过滤器，代号为H；超高效过滤器，代号为U；机组入口如带有粗效预过滤器代号为P，无预过滤器时可缺省。
FFU包装要求
1.机组包装前应进行清洁干燥处置。
2.机组包装应有防潮、防尘及防震措施。
3.包装箱中应有产品合格证、装箱单等文件。
4.产品合格证应蕴含检验结论、检验怨芈和检验日期。
5.装箱单应列出所有的附件。
6.每种型号规格的产品应至少提供一份产品说明书，说明书应至少蕴含以下内容：
1>根基情况，蕴含产品名称、型号规格、材质、电压、频率、沉量等。
2>重要技术参数，蕴含额定风量下的机表静压、功率，额定风量下的噪声，同时应注明转速、电压、试验工况。
3>产品机能曲线，必须提供的机组机能曲线蕴含：风量（风速）——机表静压曲线、风量（风速）——功率曲线，宜提供的机组机能曲线蕴含：风量（风速）——空气效能曲线、风量（风速）——能效指数（EPI）曲线
